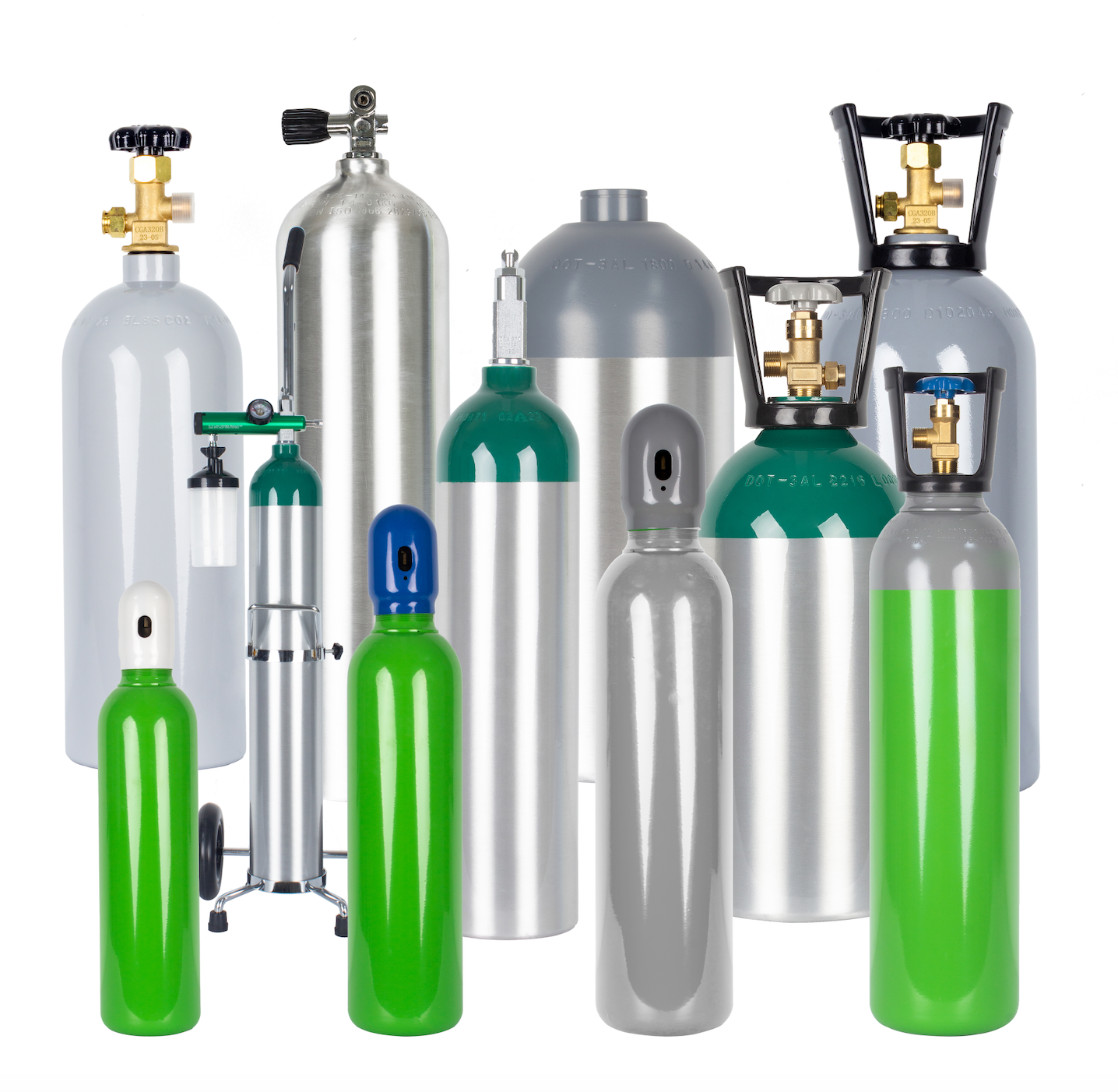

أسطوانة الغاز الصناعي ذات الضغط العالي عبارة عن وعاء ضغط مصمم خصيصًا لتخزين ونقل الغازات الصناعية المضغوطة مثل الأكسجين والنيتروجين والأرجون والهيدروجين. يتم تصنيعها من سبائك الصلب وسبائك الألومنيوم، ويمكنها تحمل ضغط العمل الداخلي العالي لتخزين كمية كبيرة من الوسائط الغازية. إنها مجهزة بالصمامات، وأقراص السلامة المتفجرة والأغطية الواقية، وتتميز بمقاومة جيدة للضغط، وضيق الهواء، وقابلية النقل. يستخدم على نطاق واسع في اللحام والمعادن والمختبرات والإلكترونيات والصناعات الكيماوية لإمدادات الغاز لمسافات قصيرة. مطلوب فحص ضغط صارم واختبار منتظم لضمان سلامة النقل والاستخدام.
| معيار ايزو 9809-1 | |||||||||||
| ISO 9809-1 أسطوانة غاز فولاذية غير ملحومة | |||||||||||
| لا. | يكتب | القطر الخارجي (مم) | ضغط العمل (بار) | ضغط الاختبار (بار) | مادة | النوع السفلي | سمك الجدار التصميمي (مم) | سعة المياه (لتر) | الارتفاع (مم) | الوزن (كجم) | شهادة |
| 1 | 104.5-2.0-315 | 104.5 | 216 (PED) 210 (TPED) | 315 | 34CrMo4 | مقعر | 2.5 | 2.0 | 340 | 3.4 | بيد تبيد |
| 2 | 104.5-2.67-315 | 2.67 | 430 | 4.1 | |||||||
| 3 | 104.5-4.0-315 | 4.0 | 605 | 5.6 | |||||||
| 4 | 117-2.67-315 | 117 | 216 (PED) 210 (TPED) | 315 | 34CrMo4 | مقعر | 2.78 | 2.67 | 360 | 4.4 | بيد تبيد |
| 5 | 117-5.0-315 | 5.0 | 600 | 6.6 | |||||||
| 6 | 117-7.5-315 | 7.5 | 860 | 8.9 | |||||||
| 7 | 137-4.0-315 | 137 | 216 (PED) 210 (TPED) | 315 | 34CrMo4 | مقعر | 3.26 | 4.0 | 390 | 5.8 | بيد تبيد |
| 8 | 137-5.33-315 | 5.33 | 490 | 7.1 | |||||||
| 9 | 137-6.67-315 | 6.67 | 590 | 8.4 | |||||||
| 10 | 137-8.0-315 | 8.0 | 690 | 9.7 | |||||||
| 11 | 156-4.5-315 | 156 | 216 (PED) 210 (TPED) | 315 | 34CrMo4 | مقعر | 3.71 | 4.0 | 350 | 6.9 | بيد تبيد |
| 12 | 156-6.67-315 | 6.67 | 480 | 9.0 | |||||||
| 13 | 156-10.0-315 | 10.0 | 675 | 12.0 | |||||||
| 14 | 156-15.0-315 | 15.0 | 970 | 16.6 | |||||||
