ما هي الأنواع الأربعة لأسطوانات الغاز؟

مقدمة

تعتبر أسطوانات الغاز مكونات أساسية في عدد لا يحصى من الصناعات، حيث تعمل كوحدات تخزين أساسية للغازات تحت الضغط. وتمتد تطبيقاتها من أنظمة توصيل الأكسجين الطبي إلى عمليات اللحام الصناعية، مما يجعلها لا غنى عنها في كل من البيئات التجارية والرعاية الصحية. يعد فهم الأنواع المختلفة لأسطوانات الغاز أمرًا بالغ الأهمية لضمان السلامة والكفاءة والامتثال للمعايير التنظيمية. يتعمق هذا التحليل الشامل في الأنواع الأربعة الأساسية لأسطوانات الغاز، ويفحص بنائها وموادها وتطبيقاتها والتقدم التكنولوجي الذي شكل تطورها. ومن خلال استكشاف هذه الفئات بعمق، يمكن للمتخصصين اتخاذ قرارات مستنيرة عند اختيار أسطوانات الغاز المناسبة للاحتياجات التشغيلية المحددة.

النوع الأول: الأسطوانات المعدنية بالكامل

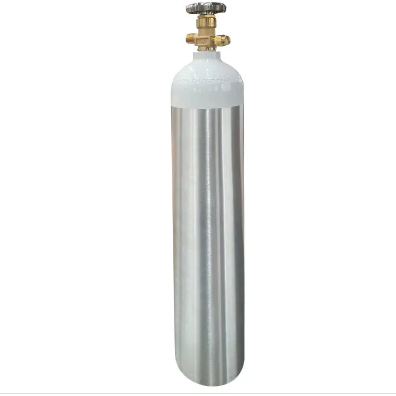

يتم تصنيع أسطوانات الغاز من النوع الأول بالكامل من مواد معدنية، عادةً من الفولاذ أو الألومنيوم. هذه الأسطوانات هي الشكل الأكثر تقليدية وقد تم استخدامها على نطاق واسع بسبب طبيعتها القوية وقدرتها على تحمل الضغوط الداخلية العالية. تتضمن عملية التصنيع تشكيل أو بثق المعدن لإنشاء وعاء سلس، مما يضمن السلامة الهيكلية ويقلل من مخاطر التسربات. تُعرف الأسطوانات الفولاذية بمتانتها وغالبًا ما تستخدم في البيئات الصناعية حيث تكون الصلابة أمرًا بالغ الأهمية. من ناحية أخرى، توفر أسطوانات الألومنيوم بديلاً أخف وزنًا دون المساس بالقوة، مما يجعلها مثالية للتطبيقات الطبية والاستخدامات المحمولة.

يعتمد الاختيار بين أسطوانات الفولاذ والألمنيوم من النوع الأول على عوامل مثل اعتبارات الوزن ومقاومة التآكل والتكلفة. على سبيل المثال، مقاومة الألومنيوم الطبيعية للتآكل تجعله خيارًا مفضلاً في البيئات البحرية أو لتخزين الغازات التفاعلية. علاوة على ذلك، فإن الوزن الخفيف لأسطوانات الألومنيوم يعزز القدرة على الحركة، وهو أمر بالغ الأهمية في خدمات الطوارئ الطبية حيث تحتاج أسطوانات الأكسجين إلى النقل بشكل متكرر.

فيما يتعلق بالسلامة، تخضع الأسطوانات من النوع الأول لاختبارات صارمة، بما في ذلك اختبارات الضغط الهيدروستاتيكي والفحوصات غير المدمرة، للتأكد من أنها تلبي معايير الصناعة مثل ISO 9809 للأسطوانات الفولاذية أو ISO 7866 لأسطوانات الألومنيوم. تعد عمليات التفتيش المنتظمة والصيانة المناسبة ضرورية لإطالة عمر خدمة أسطوانات الغاز هذه ولمنع الحوادث الناجمة عن إجهاد المواد أو التآكل.

النوع الثاني: الأسطوانات المركبة المغلفة بالطوق

تمثل الأسطوانات من النوع الثاني تقدمًا تكنولوجيًا مقارنة بالأسطوانات المعدنية التقليدية بالكامل من خلال دمج المواد المركبة لتحسين الأداء. تتميز هذه الأسطوانات ببطانة معدنية، عادة ما تكون مصنوعة من الفولاذ أو الألومنيوم، والتي تعمل كحاجز للغاز. يتم تغليف البطانة جزئيًا بألياف مركبة - مثل الزجاج أو الأراميد أو ألياف الكربون - مدمجة في مصفوفة راتنجية، بشكل أساسي حول القسم الأسطواني (مغلف بالطوق). يعمل هذا التصميم على تقليل الوزن الإجمالي مع الحفاظ على السلامة الهيكلية والسماح بضغط غاز أعلى.

تعمل عملية التغليف على تحسين عمر كلال الأسطوانة بشكل كبير وتحسن مقاومتها للتأثيرات الخارجية. تعتبر الأسطوانات من النوع II مفيدة بشكل خاص في التطبيقات التي يكون فيها تقليل الوزن أمرًا ضروريًا ولكن بعض التنازلات بشأن التكلفة تكون مقبولة. على سبيل المثال، في صناعة النقل، يمكن أن يساهم تقليل وزن أسطوانات تخزين الوقود في تحسين كفاءة السيارة وأدائها بشكل عام.

على الرغم من مزاياها، تتطلب الأسطوانات من النوع II فحصًا وصيانة دقيقة. يمكن أن تكون المواد المركبة عرضة للتلف الناتج عن التآكل أو التأثير أو التعرض للمواد الكيميائية. ولذلك، يجب على المشغلين تنفيذ إجراءات معالجة صارمة وعمليات تفتيش منتظمة لضمان استمرار التشغيل الآمن لأسطوانات الغاز هذه.

النوع الثالث: أسطوانات مركبة مغلفة بالكامل ببطانات معدنية

تمثل الأسطوانات من النوع الثالث تقدمًا كبيرًا في تكنولوجيا أسطوانات الغاز من خلال تغليف بطانة معدنية رفيعة بالكامل بمواد مركبة. تعمل البطانة المعدنية، التي غالبًا ما تكون من الألومنيوم، كختم للغاز، بينما يوفر الغلاف المركب الكامل القوة الهيكلية. يعمل هذا التصميم على تقليل الوزن بشكل كبير مقارنةً بالأسطوانات من النوع الأول — بما يصل إلى 60% أخف وزنًا — دون التضحية بالقدرة على تحمل الضغوط العالية.

إن استخدام ألياف عالية القوة مثل ألياف الكربون في الغلاف يسمح لهذه الأسطوانات بتخزين الغازات عند ضغط يتجاوز 700 بار، مما يجعلها مناسبة للتطبيقات في مجال الطيران واستكشاف الفضاء وأنظمة الوقود المتقدمة. على سبيل المثال، تستخدم مركبات خلايا الوقود الهيدروجينية أسطوانات من النوع III لتخزين غاز الهيدروجين بكفاءة مع زيادة نطاق السيارة وأدائها إلى أقصى حد.

تتطلب الأسطوانات من النوع III تقنيات تصنيع متطورة، بما في ذلك لف الخيوط وعمليات المعالجة الدقيقة لضمان تحسين الخواص الميكانيكية للمواد المركبة. تؤدي تكاليف الإنتاج والمواد المعقدة إلى ارتفاع الأسعار مقارنة بالأسطوانات من النوع الأول والنوع الثاني؛ ومع ذلك، فإن فوائد الأداء غالبًا ما تبرر الاستثمار في التطبيقات المتخصصة.

تتضمن اعتبارات السلامة الخاصة بالأسطوانات من النوع III إجراء فحص دقيق بحثًا عن أي تلف في الغلاف المركب، مما قد يؤدي إلى تعريض سلامة الأسطوانة للخطر. يجب تدريب المشغلين على التعرف على علامات التآكل أو التأثير واتباع البروتوكولات الخاصة بالتعامل الآمن مع أسطوانات الغاز المتقدمة هذه وصيانتها.

النوع الرابع: أسطوانات مركبة مغلفة بالكامل ببطانات غير معدنية

تمثل أسطوانات النوع الرابع أحدث تكنولوجيا أسطوانات الغاز، وذلك باستخدام بطانة غير معدنية (عادةً بوليمر) ملفوفة بالكامل بألياف مركبة. تعمل البطانة البلاستيكية كحاجز للغاز، بينما يوفر الغلاف المركب تعزيزًا هيكليًا. يؤدي هذا التصميم إلى إنشاء أخف أسطوانة ممكنة، مما يؤدي إلى تخفيض الوزن بنسبة تصل إلى 70% مقارنة بالأسطوانات من النوع الأول، وهو أمر بالغ الأهمية للتطبيقات التي يكون فيها الوزن عاملاً مقيدًا.

تعتبر هذه الأسطوانات مفيدة بشكل خاص في صناعة السيارات لتخزين الغاز الطبيعي المضغوط (CNG) والهيدروجين في المركبات. ويعزز الوزن المنخفض كفاءة استهلاك الوقود وأداء السيارة. بالإضافة إلى ذلك، فإن طبيعة المواد المقاومة للتآكل تعمل على إطالة عمر خدمة الأسطوانات، حتى في الظروف البيئية القاسية.

يتضمن تصنيع الأسطوانات من النوع الرابع تقنيات متقدمة مثل القولبة بالنفخ للبطانة البلاستيكية ولف الخيوط الدقيقة للغلاف المركب. اختيار المواد أمر بالغ الأهمية؛ على سبيل المثال، يجب أن تكون البطانة غير منفذة للغاز المخزن لمنع التسرب بمرور الوقت. غالبًا ما تُستخدم ألياف الكربون عالية القوة في الغلاف للتعامل مع الضغوط الناتجة عن تخزين الغاز عالي الضغط.

على الرغم من المزايا، تطرح الأسطوانات من النوع الرابع تحديات فريدة من نوعها. تتميز البطانات غير المعدنية بخصائص تمدد حراري مختلفة مقارنة بالمعادن، مما قد يؤثر على الأداء في ظل تقلبات درجات الحرارة. علاوة على ذلك، فهي أكثر عرضة للتلف الناتج عن التعرض للحريق بسبب المكونات البلاستيكية. تحكم معايير واختبارات السلامة الشاملة، بما في ذلك المعايير الأوروبية ECE R110 وISO 11439، استخدام الأسطوانات من النوع الرابع للتخفيف من هذه المخاطر. يعد التدريب المناسب على التعامل مع وفحصها أسطوانات الغاز أمرًا ضروريًا لضمان السلامة التشغيلية.

التحليل المقارن لأنواع الاسطوانات

يتضمن اختيار نوع أسطوانة الغاز عوامل موازنة مثل الوزن والتكلفة وتقييم الضغط والمتانة والمتطلبات الخاصة بالتطبيق. توفر أسطوانات النوع الأول، على الرغم من ثقلها، فعالية من حيث التكلفة والمتانة، مما يجعلها مناسبة للتطبيقات الثابتة والبيئات التي يكون فيها الوزن أقل أهمية. توفر الأسطوانات من النوع II حلاً وسطًا، مما يوفر بعض الوزن مع زيادات معتدلة في التكلفة.

تعتبر الأسطوانات من النوع III والنوع IV، مع التخفيضات الكبيرة في الوزن، مثالية للتطبيقات التي يكون فيها كل كيلوغرام مهمًا - كما هو الحال في صناعات الطيران أو السيارات. ومع ذلك، يجب أن تؤخذ التكاليف المرتفعة والحاجة إلى الصيانة والتعامل الدقيق في الاعتبار في التخطيط التشغيلي. غالبًا ما يتوقف الاختيار بين هذه الأسطوانات المتقدمة على تحليل تكلفة دورة الحياة، مع الأخذ في الاعتبار ليس فقط سعر الشراء الأولي ولكن أيضًا فوائد انخفاض الوزن على الكفاءة والأداء بمرور الوقت.

علاوة على ذلك، يعد الامتثال التنظيمي أحد الاعتبارات الحاسمة. لدى مختلف البلدان والصناعات معايير محددة تحكم استخدام أسطوانات الغاز، مثل لوائح وزارة النقل الأمريكية (DOT) أو التوجيه الأوروبي لمعدات الضغط القابلة للنقل (TPED). يعد فهم هذه المعايير والالتزام بها أمرًا ضروريًا للامتثال القانوني والسلامة.

التقدم التكنولوجي والاتجاهات المستقبلية

تستمر صناعة أسطوانات الغاز في التطور من خلال الابتكارات التي تهدف إلى تحسين السلامة والكفاءة والاستدامة البيئية. تعد المواد المركبة المتقدمة وتكنولوجيا النانو وأنظمة المراقبة الذكية من الاتجاهات الناشئة التي تشكل مستقبل تخزين الغاز. على سبيل المثال، يمكن لأجهزة الاستشعار المدمجة في الأسطوانات توفير بيانات في الوقت الفعلي عن الضغط ودرجة الحرارة والسلامة الهيكلية، مما يتيح الصيانة التنبؤية وبروتوكولات السلامة المحسنة.

إن البحث في مواد جديدة، مثل المركبات المقواة بأنابيب الكربون النانوية، يعد بنسب أكبر للقوة إلى الوزن، مما قد يحدث ثورة في بناء الأسطوانات. بالإضافة إلى ذلك، تقود المخاوف البيئية التطورات في إعادة التدوير وإدارة دورة حياة أسطوانات الغاز، خاصة تلك المصنوعة من مواد مركبة يصعب إعادة تدويرها تقليديًا.

وفي سياق الطاقة المتجددة، يكتسب دور أسطوانات الغاز في تخزين الهيدروجين - وهو ناقل للطاقة النظيفة - أهمية متزايدة. سيكون التقدم في تكنولوجيا الأسطوانات مفيدًا في مواجهة تحديات التخزين والنقل المرتبطة بوقود الهيدروجين، مما يمهد الطريق لاعتماد أوسع للمركبات وأنظمة الطاقة التي تعمل بالهيدروجين.

اعتبارات السلامة وأفضل الممارسات

بغض النظر عن نوع الأسطوانة، تظل السلامة ذات أهمية قصوى في التعامل مع أسطوانات الغاز واستخدامها. يعد التدريب المناسب للموظفين، والالتزام ببروتوكولات التعامل، والصيانة الدورية من المكونات الأساسية لبرنامج السلامة الشامل. ويشمل ذلك عمليات التفتيش الروتينية بحثًا عن علامات التلف أو التآكل أو التآكل، بالإضافة إلى الالتزام بفترات إعادة التعبئة وإعادة الاختبار المحددة من قبل السلطات التنظيمية.

يجب أن يتوافق نقل أسطوانات الغاز مع اللوائح المتعلقة بتأمين الأسطوانات ووضع العلامات والوثائق. على سبيل المثال، يجب دائمًا نقل الأسطوانات في وضع مستقيم وتأمينها لمنع الحركة. بالإضافة إلى ذلك، يجب أن يكون المشغلون على دراية بخصائص الغازات المخزنة - القابلية للاشتعال والسمية والتفاعل - والتأكد من اتخاذ التدابير المناسبة للتخفيف من المخاطر المرتبطة بها.

يمكن أن يؤدي تطبيق نظام تتبع للأسطوانات إلى تعزيز السلامة والكفاءة، خاصة في المؤسسات التي تدير مخزونات كبيرة. يمكن لهذه الأنظمة مراقبة استخدام الأسطوانة وجداول الصيانة والتأكد من الامتثال للمتطلبات التنظيمية.

خاتمة

تعكس الأنواع الأربعة من أسطوانات الغاز - من النوع الأول إلى النوع الرابع - تقدم الصناعة نحو حلول أكثر أمانًا وكفاءة ومخصصة للتطبيقات لتخزين الغاز ونقله. يعد فهم الفروق بين هذه الأنواع أمرًا بالغ الأهمية للمحترفين المكلفين باختيار أسطوانات الغاز المناسبة لعملياتهم. من خلال النظر في عوامل مثل بناء المواد، والوزن، وتقييمات الضغط، والامتثال التنظيمي، يمكن للمؤسسات تحسين استراتيجيات تخزين الغاز الخاصة بها لتعزيز السلامة والأداء.

ومع تقدم التكنولوجيا، يمكننا أن نتوقع المزيد من الابتكارات في تصميم الأسطوانات والمواد، مدفوعة بمتطلبات الصناعات الناشئة والتركيز العالمي على الاستدامة. إن البقاء على اطلاع بهذه التطورات ودمج أفضل الممارسات في إدارة الأسطوانات سيضع المؤسسات في وضع يسمح لها بالاستفادة من الفوائد الكاملة لهذه المكونات المهمة في مجالات تخصصها.
